塑料机械专用减速箱

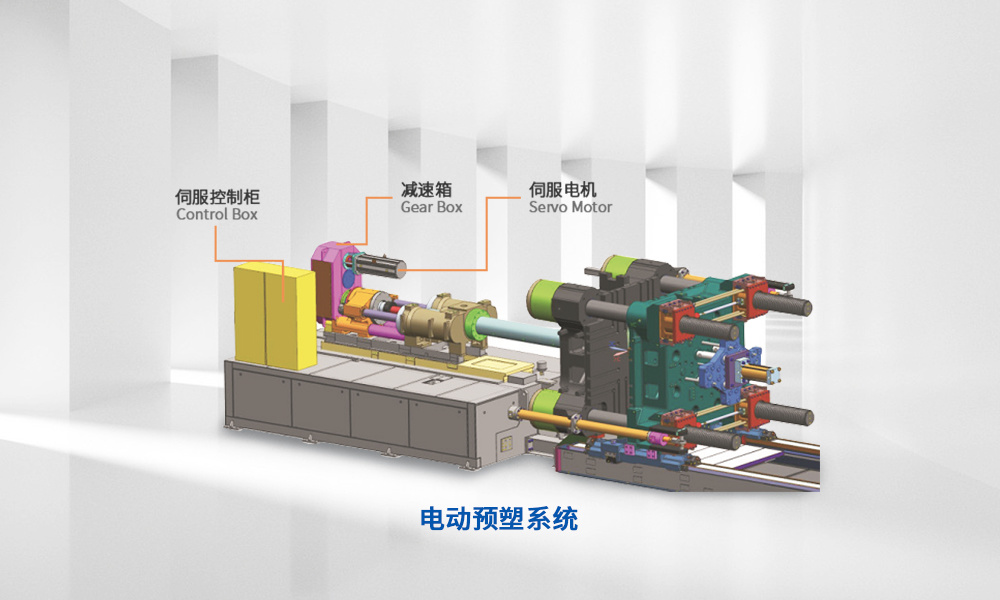

KIP减速箱系列采用现代化的伺服驱动概念，满足了塑料机械螺杆驱动的所有要求，涵盖了螺杆直径从40mm至260mm的范围。具有承载能力高，传动平稳及噪音低等特点。
齿轮
■ 高精度的齿轮加工，齿轮精度为DIN6级以上
■ 高耐磨的齿轮，齿面硬度达到HRC 60±2
■ 高寿命的齿轮设计，齿轮承载寿命均按照5万小时以上设计
■ 齿面和齿形均采用领先的修型技术,确保最低噪音和高效的传动
箱体
■ 箱体材料HT250

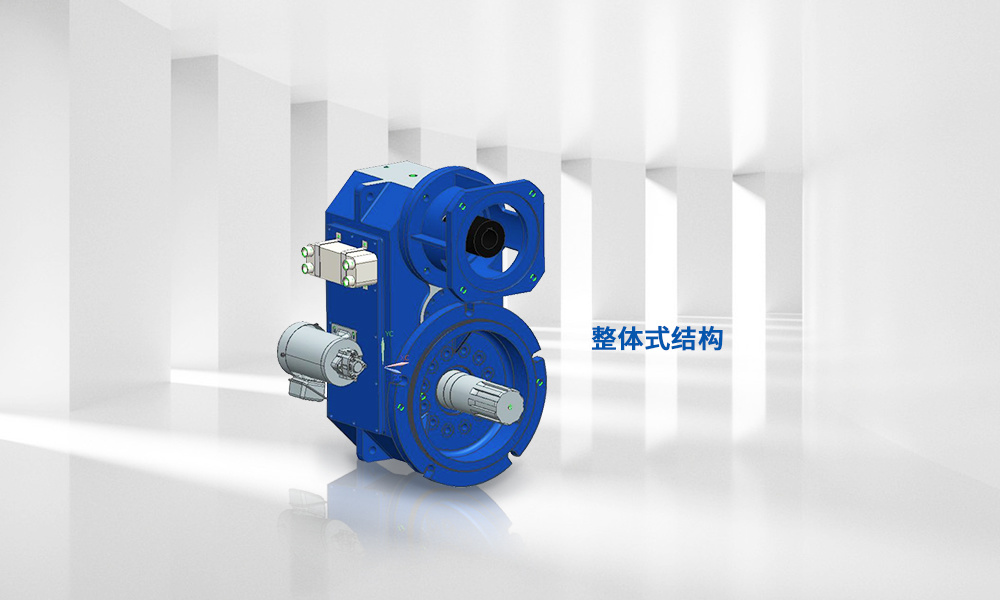

■ 200系列以下箱体为整体式结构设计

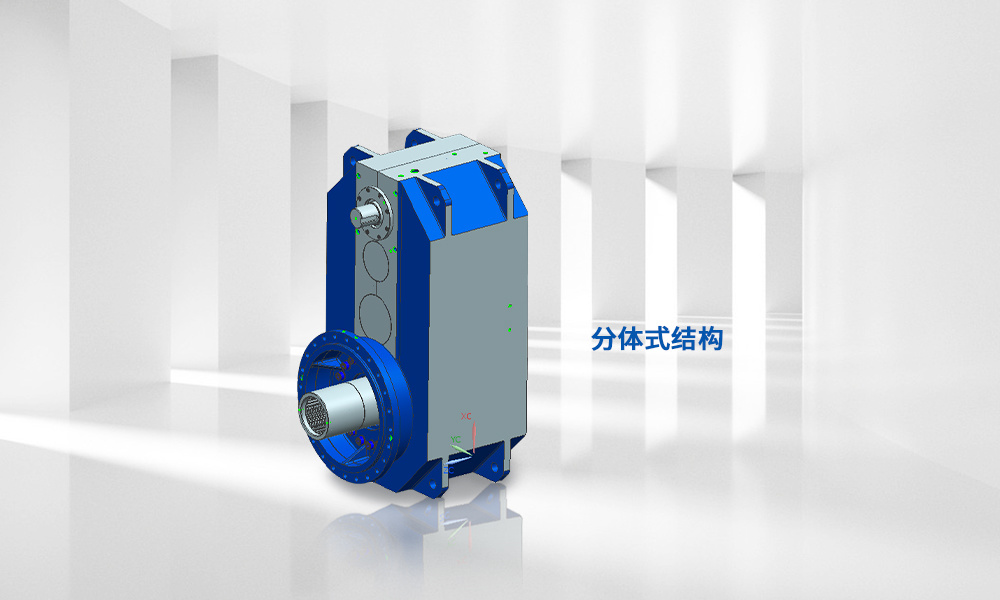

■ 200系列以上箱体为分体式结构设计，便于安装和维修，同时也保证了可靠的强度
轴承
■ 轴承均采用国际知名品牌
特点
■ 全系列减速箱均采用外部强制冷却系统，保证润滑油品质
■ 采用模块化设计，带给客户更经济的方案
■ 可根据客户使用要求进行定制化设计
| 性能参数表 | ||||
| KIP减速箱型号 | 输出扭矩Mn(Nm) * | 轴中心距(mm) | 重量(Kg) ** | 油量(L) *** |
| 112 | 1800 | 274 | 85 | 7 |
| 125 | 3000 | 338 | 150 | 10 |
| 140 | 4000 | 343 | 165 | 10 |
| 160 | 6000 | 410 | 300 | 20 |
| 180 | 7500 | 410 | 350 | 20 |
| 200 | 15000 | 525 | 560 | 40 |
| 225 | 18000 | 527 | 600 | 40 |
| 250 | 25000 | 645 | 1000 | 100 |
| 280 | 30000 | 645 | 1100 | 100 |
| 320 | 48000 | 770 | 1700 | 140 |
| 360 | 70000 | 867 | 2300 | 180 |
| 400 | 95000 | 960 | 3300 | 260 |
*Mn输出扭矩在安全系数为1.0条件下计算的。选用机型与计算最大输出扭矩时，请在安全系数为1.5条件下计算。
**重量是近似值，减速箱的重量因减速比与加装的配件有所不同。
***表中标注的油量为粗略值，具体还是以液位计或油镜为准。加注的润滑油油品牌为
ISO VG 220EP:适用于室温在-15℃~10℃
ISO VG 320EP:适用于室温在 10℃~30℃
| 减速比表 | |||||||||||||
| 减速比 i | KIP系列减速箱型号 | ||||||||||||
| 112 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 320 | 360 | 400 | 450 | |
| 6.3 | 6.21 | ||||||||||||
| 8 | 8.18 | 8.06 | 8.06 | ||||||||||
| 10 | 10.33 | 10.33 | |||||||||||
| 11.5 | |||||||||||||
| 12.5 | 12.55 | 12.66 | 12.66 | ||||||||||
| 14 | 14 | 14 | |||||||||||
| 16 | 16.5 | 15.97 | 15.97 | 15.9 | 15.9 | ||||||||
| 18 | |||||||||||||
| 20 | 19.4 | 20.07 | 20.07 | 20.31 | 20.31 | 20.15 | 20.15 | ||||||
| 22.5 | 22.46 | 22.46 | |||||||||||
| 25 | 24.89 | 24.89 | 25.11 | 25.11 | |||||||||
| 28 | 28.18 | 28.18 | 28.18 | ||||||||||
| 31.5 | 31.44 | 31.38 | |||||||||||
| 35.5 | 35.5 | 35.62 | |||||||||||
| 40 | 39.98 | 40.71 | 40.12 | ||||||||||
| 45 | 45.6 | ||||||||||||
| 50 | 49.68 | ||||||||||||

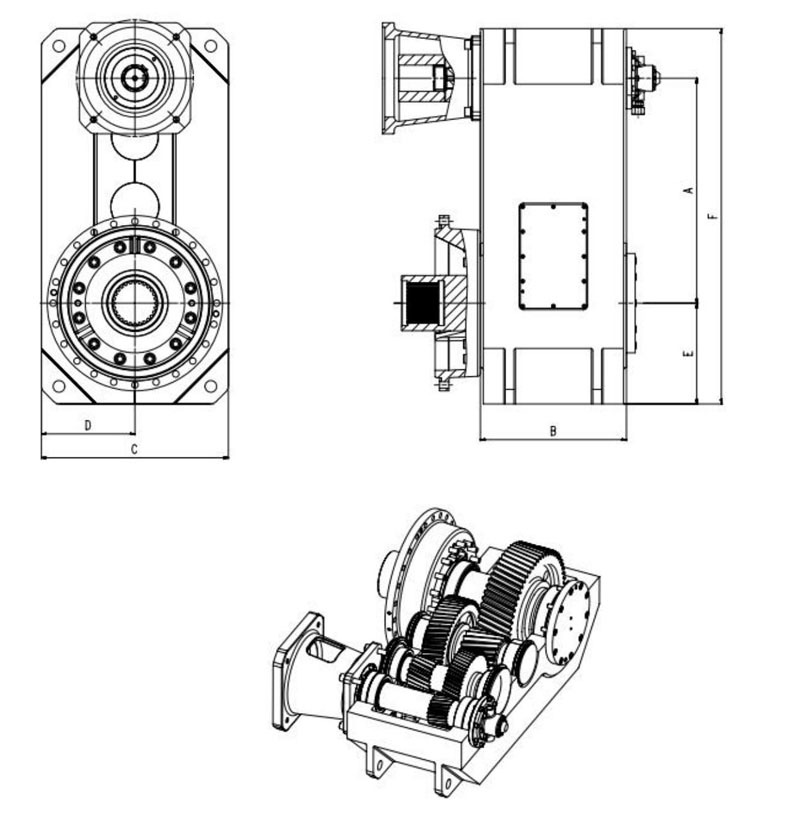

| 外形尺寸表 | ||||||
| KIP减速箱型号 | 主要尺寸(mm) | |||||
| A | B | C | D | E | F | |
| 112 | 274 | 182 | 229 | 117 | 112 | 454 |
| 125 | 338 | 210 | 288 | 148 | 150 | 560 |
| 140 | 343 | 212 | 288 | 148 | 148 | 560 |
| 160 | 410 | 280 | 350 | 175 | 190 | 700 |
| 180 | 410 | 280 | 350 | 175 | 190 | 700 |
| 200 | 525 | 350 | 430 | 215 | 240 | 865 |
| 225 | 527 | 350 | 430 | 215 | 240 | 865 |
| 250 | 645 | 420 | 530 | 265 | 290 | 1060 |
| 280 | 645 | 420 | 530 | 265 | 290 | 1060 |
| 320 | 770 | 500 | 650 | 325 | 345 | 1285 |
| 360 | 867 | 560 | 720 | 360 | 400 | 1445 |
| 400 | 960 | 600 | 800 | 400 | 440 | 1600 |
备注：
输入法兰与输出轴及法兰可根据客户的要求来定制
可提供2D或3D格式图纸资料
KIP减速箱保留更改设计的权力

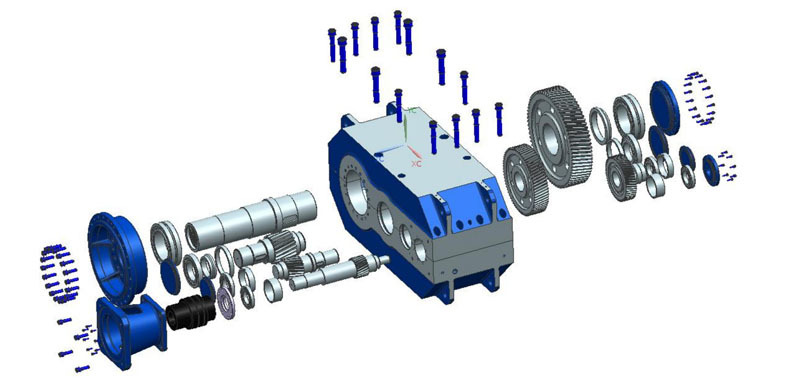

结构图
-
